V-Tap VoIP



VoIP gesprekken opnemen, opslaan en doorsturen naar een database

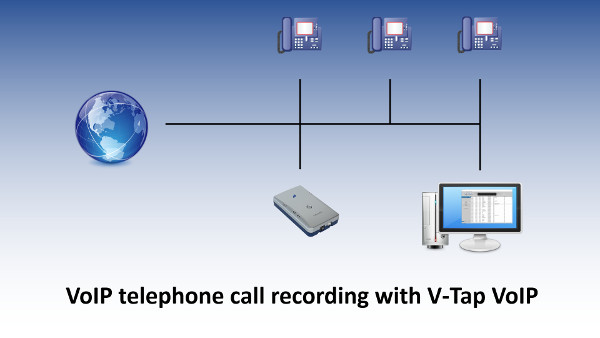

De V-Tap VoIP is een hardware- en softwareoplossing om telefoongesprekken op te nemen die over een IP-netwerk verstuurd worden. Het apparaat leest de gespreksdata van IP telefoons en slaat ze in een speciaal beveiligd tunnelformaat op. Dit tunnelformaat kan gelezen worden door de database software die wordt gebruikt. Dat is V-Archive software op een Windows PC of Call Recorder Apresa. Op basis van de gespreksdata worden er afspeelbare audiobestanden gemaakt. De metadata van de telefoongesprekken is ook beschikbaar, zoals de originele datum, tijd en telefoonnummer.

Als u de default instellingen gebruikt functioneert de V-Tap VoIP als een normale switch die vier (V-Tap VoIP 1 en 2, 100 Mbps) of twee ethernet verbindingen (V-Tap VoIP 3, 1000Mbps) mogelijk maakt. U kunt een aantal VoIP telefoons rechtstreeks aansluiten en één poort gebruiken voor de verbinding met het netwerk. U kunt ook een switch op de V-Tap VoIP aansluiten. Telefoons die aangesloten op de switch zijn kunnen ook opgenomen worden. Het is ook mogelijk om een softphone die op de PC draait op te nemen. Om de softphone op te nemen wordt het netwerkverkeer van en naar de PC door de V-Tap VoIP geleid. Port-mirroring is dan intern.




Als er geen SD-kaart in de V-Tap VoIP zit wordt de verkregen VoIP data onmiddellijk over het netwerk naar Call Recorder Apresa of V-Archive software gestuurd. Als er wel een SD-kaart in de V-Tap zit wordt de data in bestanden op de kaart opgeslagen. Deze bestanden kunnen later over het netwerk verstuurd worden. De V-Tap VoIP doet dat automatisch als er een verbinding is opgezet. Deze bestanden kunnen door de V-Archive software (en door Call Recorder Apresa) gelezen worden.

Bij gebruik van de SD-kaart (FAT32 geformatteerd) functioneert de V-Tap VoIP volledig stand-alone en kan het weken of zelfs maanden gesprekken opslaan afhankelijk van de capaciteit van de kaart.

De interne settings van de V-Tap kunt u via de webinterface met uw browser bereiken.

De V-Tap VoIP 2 heeft 100 Mbps Ethernet poorten. De V-Tap VoIP 3 heeft 1000 Mbps Ethernet poorten.

V-Tap VoIP 2

V-Tap VoIP 2 voor gebruik met PC software

• V-Tap VoIP 2 artikelnummer: 010.02501
• V-Tap VoIP recording licentie voor gebruik met V-Archive (1 kanaal): 010.02503

V-Tap VoIP 2 voor gebruik met Apresa software

• V-Tap VoIP 2 artikelnummer: 010.02501
• V-Tap VoIP recording licentie voor gebruik met Apresa (1 kanaal): 010.02504

Optioneel: V-Tap VoIP 2 Proxy modes

• V-Tap VoIP 2 artikelnummer:010.02501
• V-Tap VoIP proxy licentie: 010.02505

Met de optionele proxy licentie ondersteunt de V-Tap VoIP 2 extra proxy modes. Dit maakt andere manieren van opnemen mogelijk, zoals het opnemen van alle telefoongesprekken van een FRITZ!Box®.

Specificaties van de V-Tap VoIP 2

Product: V-Tap VoIP 2
Artikelnummer hardware: 010.02501
Artikelnummeres van licenties: 010.02503, 010.02504 or 010.02505
Call Recording: VoIP
Poorten: LAN, PHONE1, PHONE2, PHONE3 (allen RJ45 poorten).
Switching: L2 switching op alle Ethernet poorten.
PoE Bridge: PoE wordt passief overgedragen van PHONE2 naar PHONE3 of van PHONE3 naar PHONE2.

Opmerking: als de kabel PoE levert, wordt dat overgedragen naar de andere poort. De V-Tap VoIP genereert zelf geen PoE.

SD kaart opslag: Voor normale G.711 VoIP gesprekken is dat ongeveer 12 uur per 1 GB. Voor normale G.729 VoIP gesprekken is dat ongeveer 24 huur per 1 GB.
USB versie: V2.0 High Speed (480Mbps)
USB profile: Generic HID (VID_0DE1 & PID_5101 or PID_5102)
USB stroom: 5V @300mA (Max. 2W)
USB stekker: Full size ‘B’- type
Knop: één knop, zie de handleiding voor de knop-functies.
LEDs: vier LEDs, zie de handleiding voor de LED functies.
Afmetingen (L x B x H): 137 x 81 x 30 mm
Behuizing materiaal: Zilver en blauw, 4 zachtrubberen voetjes.
Gewicht: 150 gram
Temperatuur: 0 – 40 °C
Luchtvochtingheid: 10 – 90 %, zonder condensatie

EMC: EN 55022:2010 / AC:2011 Class B , EN 55024:2010
Safety: EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011
RoH: EN 50581:2012 (RoHS2) , RoHS Directive 2011/65/EU






V-Tap VoIP 3

V-Tap VoIP 3 voor gebruik met PC software

• V-Tap VoIP 3 artikelnummer: 010.02502
• V-Tap VoIP recording licentie voor gebruik met V-Archive (1 kanaal): 010.02503

V-Tap VoIP 3 voor gebruik met Apresa software

• V-Tap VoIP 3 artikelnummer: 010.02502
• V-Tap VoIP recording licentie voor gebruik met Apresa (1 kanaal): 010.02504

Optioneel: V-Tap VoIP 3 Proxy modes

• V-Tap VoIP 3 artikelnummer:010.02502
• V-Tap VoIP proxy licentie: 010.02505

Met de optionele proxy licentie ondersteunt de V-Tap VoIP 3 extra proxy modes. Dit maakt andere manieren van opnemen mogelijk, zoals het opnemen van alle telefoongesprekken van een FRITZ!Box®.

Specificaties van de V-Tap VoIP 3

Product: V-Tap VoIP 3
Artikelnummer hardware: 010.02502
Artikelnummers licenties: 010.02503, 010.02504 or 010.02505
Call Recording: VoIP
LAN poort: RJ45, Ethernet 10/100/1000 BASE-T, Full Duplex
PHONE1 poort: RJ45, Ethernet 10/100/1000 BASE-T, Full Duplex

Port Status LED’s: Link active & Rx/Tx activity blinking on both Ethernet ports.

Switching: L2 switching op alle Ethernet poorten.
PoE Bridge: PoE wordt passief overgedragen van LAN naar PHONE1, IEEE 802.3af.

Opmerking: als de kabel PoE levert, wordt dat overgedragen naar de andere poort. De V-Tap VoIP genereert zelf geen PoE.

SD kaart type: Beste keus is SDHC/XC Ultra met een minimumsnelheid van 40 MB/s.
SD kaart grootte: 8, 16 of 32 GB. Groter is mogelijk, maar wel FAT32 geformatteerd.
SD kaart opslag: Afhankelijk van de gebruikte VoIP codec en overige dataverkeer.
• Voor normale G.711 VoIP gesprekken is dat ongeveer 12 uur per 1 GB.
• Voor normale G.729 VoIP gesprekken is dat ongeveer 24 huur per 1 GB.

USB versie: V2.0 High Speed (480Mbps)
USB profile: Generic HID (VID_0DE1 & PID_5101 or PID_5102)
USB stroom: 5V @300mA (Max. 2W)
USB stekker: Full size ‘B’- type

Knop: Functioneert als beschreven in de V-Tap VoIP 3 handleiding
LEDs (4x): Functioneert als beschreven in de V-Tap VoIP 3 handleiding

Afmetingen (L x B x H): 137 x 81 x 30 mm
Behuizing materiaal: Blauw onder en zilver boven, 4 zachtrubberen voetjes.
Gewicht: 150 gram
Temperatuur: 0 – 40 °C
Luchtvochtigheid: 10 – 90 %, zonder condensatie

EMC: EN 55022:2010 / AC:2011 Class B , EN 55024:2010
Safety: EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011
RoHS: EN 50581:2012 (RoHS2) , RoHS Directive 2011/65/EU



Handleidingen (Engels)












Telefoongesprekken van de FRITZ!Box® opnemen inclusief DECT telefoons


Met de optionele proxy licentie kunnen de V-Tap VoIP 2 en V-Tap VoIP 3 telefoongesprekken opnemen van elke telefoon die op de FRITZ!Box® aangesloten is. Het type telefoon maakt in dat geval niet uit: VoIP, Analoog, ISDN, DECT en WLAN. Lees meer…
